优势特点：

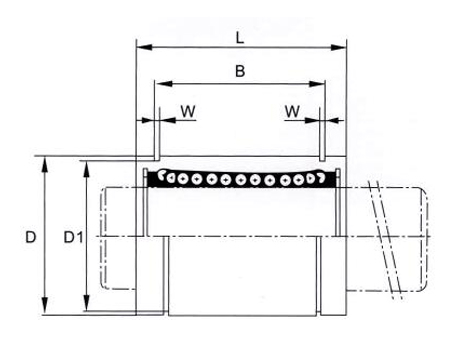

LMB□UU (英制标准)图纸：
型号参数：
| 型号 | 球例数 | 重量 （g） | 主要尺寸 |
径向 跳动 (MAX.) |
基本额定载荷 | ||||||||||
|
内径 dr |
内径 公差 |
外径 D |
外径 公差 |
长度 L |
长度 公差 |
外止动槽 B |
外止动槽 公差 |
外止动槽 D1 |
W | C(kgf) | Co(kgf) | ||||
| LMB04 | 4 | 8 | 1/4"(6.35) | 0 -0.009 | 0.5"(12.7) | 0 -0.011 | 0.75"(19.05) | 0 -0.20 | 0.511"(12.98) | 0 -0.20 | 0.4687"(11.906) | 0.039"(0.992) | 0.012 | 21 | 27 |
| LMB06UU | 4 | 14 | 3/8"(9.525) | 0 -0.009 | 0.625"(15.875) | 0 -0.013 | 0.875"(22.225) | 0 -0.20 | 0.6385"(16.15) | 0 -0.20 | 0.588"(14.935) | 0.039"(0.992) | 0.012 | 23 | 32 |
| LMB08UU | 4 | 37 | 1/2"(12.7) | 0 -0.009 | 0.875"(22.225) | 0 -0.013 | 1.25"(31.75) | 0 -0.20 | 0.9625"(24.46) | 0 -0.20 | 0.8209"(20.853) | 0.0459"(1.168) | 0.012 | 52 | 80 |
| LMB10UU | 4 | 76 | 5/8"(15.875) | 0 -0.009 | 1.125"(28.575) | 0 -0.013 | 1.5"(38.1) | 0 -0.20 | 1.1039"(28.04) | 0 -0.20 | 1.059"(26.899) | 0.0559"(1.422) | 0.015 | 79 | 120 |
| LMB12UU | 5 | 95 | 3/4"(19.05) | 0 -0.010 | 1.25"(31.75) | 0 -0.016 | 1.625"(41.275) | 0 -0.20 | 1.1657"(29.61) | 0 -0.20 | 1.176"(29.87) | 0.0559"(1.422) | 0.015 | 88 | 140 |
| LMB16UU | 5 | 200 | 1"(25.4) | 0 -0.010 | 1.5625"(39.688) | 0 -0.016 | 2.25"(57.15) | 0 -0.30 | 1.7547"(44.57) | 0 -0.30 | 1.4687"(37.306) | 0.0679"(1.727) | 0.015 | 100 | 160 |
| LMB20UU | 6 | 440 | 1-1/4"(31.75) | 0 -0.012 | 2"(50.8) | 0 -0.019 | 2.625"(66.675) | 0 -0.30 | 2.0047"(50.92) | 0 -0.30 | 1.8859"(47.904) | 0.0679"(1.727) | 0.020 | 160 | 280 |
| LMB24UU | 6 | 670 | 1-1/2"(38.1) | 0 -0.012 | 2.375"(60.325) | 0 -0.019 | 3"(76.2) | 0 -0.30 | 2.4118"(61.26) | 0 -0.30 | 2.2389"(56.87) | 0.859"(2.184) | 0.020 | 220 | 410 |
| LMB32UU | 6 | 1140 | 2"(50.8) | 0 -0.012 | 3"(76.2) | 0 -0.022 | 4"(101.6) | 0 -0.30 | 3.1917"(81.07) | 0 -0.30 | 2.8379"(72.085) | 0.1029"(2.616) | 0.025 | 390 | 810 |
