YTP直线轴承LM□L系列

产品类别：直线轴承标准系列
产品型号：
产品价格：洽谈
录入时间：2020-05-30
浏览次数：379 次
在线客服：
电话咨询：13532728713

产品介绍/参数

优势特点：

LM□L 系列材质表：

型号	生产标准	外壳			滚珠		保持器		附件（密封件）材质
型号	生产标准	材质	硬度（HRC）	表面处理	材质	硬度（HRC）	材质	使用温度℃	骨架	橡胶
LM□LUU	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LM□LAUU	GBT/16940-2012	Gcr15	60～64	无电解镀镍	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LM□LM	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	08F	-20～150	65Mn	-

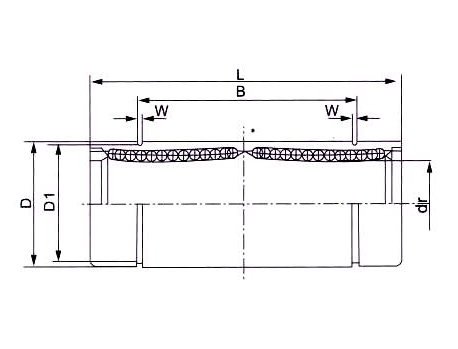

LM□LUU (亚洲标准)图纸：

LM□L 系列型号参数：

型号	球例数	重量（g）	主要尺寸										径向跳动 (MAX.)	基本额定载荷
型号	球例数	重量（g）	内径 dr	内径公差	外径 D	外径公差	长度 L	长度公差	外止动槽 B	外止动槽公差	外止动槽 D1	W	径向跳动 (MAX.)	C(kgf)	Co(kgf)
LM4LUU	4	4.8	4	0 -0.010	8	0 -0.011	23	0 -0.30	-	-	-	-	0.010	18	25
LM5LUU	4	11	5	0 -0.010	10	0 -0.011	28	0 -0.30	20.4	0 -0.30	9.6	1.1	0.010	26.1	41.2
LM6LUU	4	16	6	0 -0.010	12	0 -0.013	35	0 -0.30	27	0 -0.30	11.5	1.1	0.015	33	54
LM8LUU	4	31	8	0 -0.010	15	0 -0.013	45	0 -0.30	35	0 -0.30	14.3	1.1	0.015	44	80
LM10LUU	4	62	10	0 -0.010	19	0 -0.016	55	0 -0.30	44	0 -0.30	18	1.3	0.015	60	112
LM12LUU	4	80	12	0 -0.010	21	0 -0.016	57	0 -0.30	46	0 -0.30	20	1.3	0.015	83	160
LM13LUU	4	90	13	0 -0.010	23	0 -0.016	61	0 -0.30	46	0 -0.30	22	1.3	0.015	83	160
LM16LUU	5	145	16	0 -0.010	28	0 -0.016	70	0 -0.30	53	0 -0.30	27	1.6	0.015	126	240
LM20LUU	5	180	20	0 -0.012	32	0 -0.019	80	0 -0.30	61	0 -0.30	30.5	1.6	0.020	143	280
LM25LUU	6	440	25	0 -0.012	40	0 -0.019	112	0 -0.40	82	0 -0.40	38	1.85	0.020	159	320
LM30LUU	6	480	30	0 -0.012	45	0 -0.019	123	0 -0.40	89	0 -0.40	43	1.85	0.020	254	560
LM35LUU	6	795	35	0 -0.015	52	0 -0.022	135	0 -0.40	99	0 -0.40	49	2.1	0.025	270	640
LM40LUU	6	1170	40	0 -0.015	60	0 -0.022	151 (154)	0 -0.40	121	0 -0.40	57	2.1	0.025	350	820
LM50LUU	6	3100	50	0 -0.015	80	0 -0.022	192	0 -0.40	148	0 -0.40	76.5	2.6	0.025	620	1622
LM60LUU	6	3500	60	0 -0.020	90	0 -0.025	209	0 -0.40	170	0 -0.40	86.5	3.15	0.025	770	2040
