YTP直线轴承LM-OP系列

产品类别：直线轴承标准系列
产品型号：
产品价格：洽谈
录入时间：2020-05-30
浏览次数：363 次
在线客服：
电话咨询：13532728713

产品介绍/参数

优势特点：

LM-OP 系列材质表：

型号	生产标准	外壳			滚珠		保持器		附件（密封件）材质
型号	生产标准	材质	硬度（HRC）	表面处理	材质	硬度（HRC）	材质	使用温度℃	骨架	橡胶
LM□UUOP	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LM□AUU-OP	GBT/16940-2012	Gcr15	60～64	无电解镀镍	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LM□M-OP	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	08F	-20～150	65Mn	-

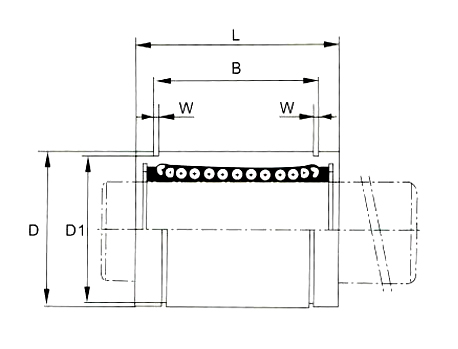

LM-OP 系列图纸

LM-OP 系列参数

型号	球例数	重量（g）	主要尺寸												径向跳动 (MAX.)	基本额定载荷
型号	球例数	重量（g）	内径 dr	内径公差	外径 D	外径公差	长度 L	长度公差	外止动槽 B	外止动槽公差	外止动槽 D1	W	h1	θ	径向跳动 (MAX.)	C(kgf)	Co(kgf)
LM10UU-OP	3	23	10	0 -0.009	19	0 -0.013	29	0 -0.20	22	0 -0.20	18	1.3	6.8	80°	0.012	38	56
LM12UU-OP	3	25	12	0 -0.009	21	0 -0.013	30	0 -0.20	23	0 -0.20	20	1.3	8	80°	0.012	42	61
LM13UU-OP	3	34	13	0 -0.009	23	0 -0.013	32	0 -0.20	23	0 -0.20	22	1.3	9	80°	0.012	52	79
LM16UU-OP	4	52	16	0 -0.009	28	0 -0.013	37	0 -0.20	26.5	0 -0.20	27	1.6	11	80°	0.012	79	120
LM20UU-OP	4	69	20	0 -0.010	32	0 -0.016	42	0 -0.20	30.5	0 -0.20	30.5	1.6	11	60°	0.015	88	140
LM25UU-OP	5	188	25	0 -0.010	40	0 -0.016	59	0 -0.30	41	0 -0.30	38	1.85	12.5	50°	0.015	100	160
LM30UU-OP	5	210	30	0 -0.010	45	0 -0.016	64	0 -0.30	44.5	0 -0.30	43	1.85	15	50°	0.015	160	220
LM35UU-OP	5	335	35	0 -0.012	52	0 -0.019	70	0 -0.30	49.5	0 -0.30	49	2.1	17.5	50°	0.020	170	320
LM40UU-OP	5	500	40	0 -0.012	60	0 -0.019	80	0 -0.30	60.5	0 -0.30	57	2.1	20	50°	0.020	220	410
LM50UU-OP	5	1340	50	0 -0.012	80	0 -0.019	100	0 -0.30	74	0 -0.30	76.5	2.6	25	50°	0.020	390	810
LM60UU-OP	5	1610	60	0 -0.015	90	0 -0.022	110	0 -0.30	85	0 -0.30	86.5	3.15	30	50°	0.025	480	1020
LM80UU-OP	5	3650	80	0 -0.015	120	0 -0.022	140	0 -0.40	105.5	0 -0.40	116	4.15	40	50°	0.025	735	1600
