YTP直线轴承LM系列

产品类别：直线轴承标准系列
产品型号：
产品价格：洽谈
录入时间：2020-05-30
浏览次数：421 次
在线客服：
电话咨询：13532728713

产品介绍/参数

优势特点：

LM 系列材质表：

型号	生产标准	外壳			滚珠		保持器		附件（密封件）材质
型号	生产标准	材质	硬度（HRC）	表面处理	材质	硬度（HRC）	材质	使用温度℃	骨架	橡胶
LM□UU	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LM□AUU	GBT/16940-2012	Gcr15	60～64	无电解镀镍	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LM□M	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	08F	-20～150	65Mn	-

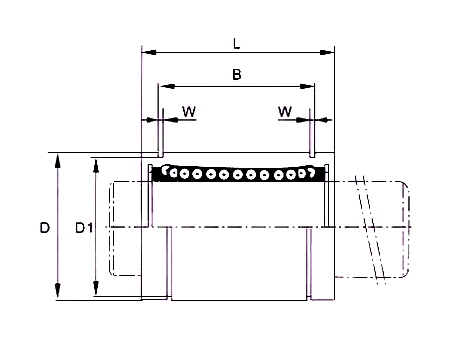

LM□UU (亚洲标准)图纸：

LM□UU (亚洲标准)型号参数：

型号	球例数	重量（g）	主要尺寸										径向跳动 (MAX.)	基本额定载荷
型号	球例数	重量（g）	内径 dr	内径公差	外径 D	外径公差	长度 L	长度公差	外止动槽 B	外止动槽公差	外止动槽 D1	W	径向跳动 (MAX.)	C(kgf)	Co(kgf)
LM3	4	1.35	3	0 -0.008	7	0 -0.009	10	0 -0.12	-	-	-	-	0.008	7	11
LM4	4	1.9	4	0 -0.008	8	0 -0.009	12	0 -0.12	-	-	-	-	0.008	9	13
LM5UU	4	4	5	0 -0.008	10	0 -0.009	15	0 -0.12	10.2	0 -0.20	9.6	1.1	0.008	17	21
LM6UU	4	7.6	6	0 -0.009	12	0 -0.011	19	0 -0.20	13.5	0 -0.20	11.5	1.1	0.012	21	27
LM8SUU	4	10.4	8	0 -0.009	15	0 -0.011	17	0 -0.20	11.5	0 -0.20	14.3	1.1	0.012	18	23
LM8UU	4	15	8	0 -0.009	15	0 -0.011	24	0 -0.20	17.5	0 -0.20	14.3	1.1	0.012	27	41
LM10UU	4	29.5	10	0 -0.009	19	0 -0.013	29	0 -0.20	22	0 -0.20	18	1.3	0.012	38	56
LM12UU	4	31.5	12	0 -0.009	21	0 -0.013	30	0 -0.20	23	0 -0.20	20	1.3	0.012	42	61
LM13UU	4	43	13	0 -0.009	23	0 -0.013	32	0 -0.20	23	0 -0.20	22	1.3	0.012	52	79
LM16UU	5	69	16	0 -0.009	28	0 -0.013	37	0 -0.20	26.5	0 -0.20	27	1.6	0.012	79	120
LM20UU	5	87	20	0 -0.010	32	0 -0.016	42	0 -0.20	30.5	0 -0.20	30.5	1.6	0.015	88	140
LM25UU	6	220	25	0 -0.010	40	0 -0.016	59	0 -0.30	41	0 -0.30	38	1.85	0.015	100	160
LM30UU	6	250	30	0 -0.010	45	0 -0.016	64	0 -0.30	44.5	0 -0.30	43	1.85	0.015	160	220
LM35UU	6	390	35	0 -0.012	52	0 -0.019	70	0 -0.30	49.5	0 -0.30	49	2.1	0.020	170	320
LM40UU	6	585	40	0 -0.012	60	0 -0.019	80	0 -0.30	60.5	0 -0.30	57	2.1	0.020	220	410
LM50UU	6	1580	50	0 -0.012	80	0 -0.019	100	0 -0.30	74	0 -0.30	76.5	2.6	0.020	390	810
LM60UU	6	1860	60	0 -0.015	90	0 -0.022	110	0 -0.30	85	0 -0.30	86.5	3.15	0.025	480	1020
LM80UU	6	4420	80	0 -0.015	120	0 -0.022	140	0 -0.40	105.5	0 -0.40	116	4.15	0.025	735	1600
