优势特点：
材质表：
| 型号 | 生产标准 | 内装轴承 | 外壳材质 | 外壳表面处理 | 使用温度℃ | ||||
| SC口UU | GBT/16940-2012 | LM口UU | 6063铝合金 | 本色阳极氧化处理(常规） | 黑色阳极氧化处理（定做） | -20～80 | |||
| SC口M | GBT/16940-2012 | LM口M | 6063铝合金 | 本色阳极氧化处理(常规） | 黑色阳极氧化处理（定做） | -20～150 | |||

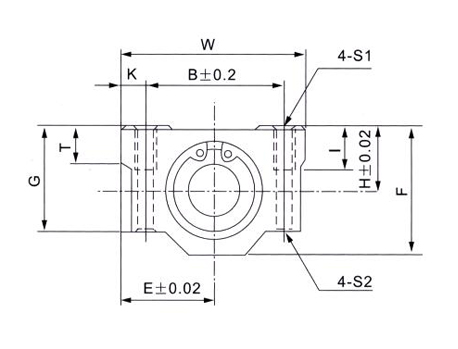

SC (亚洲标准)图纸：
型号参数
|
型号 |
内装轴承 |
轴径
|
主要尺寸 |
安装尺寸 |
重量 (KG)
|
|||||||||||
| H | E | W | L | F | G | T | B | C | K | S1 | S2 | I | ||||
| SC8UU | LM8UU | 8 | 11 | 17 | 34 | 30 | 22 | 18 | 6 | 24 | 18 | 5 | M4 | 3.4 | 8 | 0.052 |
| SC10UU | LM10UU | 10 | 13 | 20 | 40 | 35 | 26 | 21 | 8 | 28 | 21 | 6 | M5 | 4.3 | 12 | 0.092 |
| SC12UU | LM12UU | 12 | 15 | 21 | 42 | 36 | 28 | 24 | 8 | 30.5 | 26 | 5.75 | M5 | 4.3 | 12 | 0.102 |
| SC13UU | LM13UU | 13 | 15 | 22 | 44 | 39 | 30 | 24.5 | 8 | 33 | 26 | 5.5 | M5 | 4.3 | 12 | 0.12 |
| SC16UU | LM16UU | 16 | 19 | 25 | 50 | 44 | 38.5 | 32.5 | 9 | 36 | 34 | 7 | M5 | 4.3 | 12 | 0.2 |
| SC20UU | LM20UU | 20 | 21 | 27 | 54 | 50 | 41 | 35 | 11 | 40 | 40 | 7 | M6 | 5.2 | 12 | 0.255 |
| SC25UU | LM25UU | 25 | 26 | 38 | 76 | 67 | 51.5 | 42 | 12 | 54 | 50 | 11 | M8 | 7 | 18 | 0.6 |
| SC30UU | LM30UU | 30 | 30 | 39 | 78 | 72 | 59.5 | 49 | 15 | 58 | 58 | 10 | M8 | 7 | 18 | 0.735 |
| SC35UU | LM35UU | 35 | 34 | 45 | 90 | 80 | 68 | 54 | 18 | 70 | 60 | 10 | M8 | 7 | 18 | 1.1 |
| SC40UU | LM40UU | 40 | 40 | 51 | 102 | 90 | 78 | 62 | 20 | 80 | 60 | 11 | M10 | 8.7 | 25 | 1.59 |
| SC50UU | LM50UU | 50 | 52 | 61 | 122 | 110 | 102 | 80 | 25 | 100 | 80 | 11 | M10 | 8.7 | 25 | 3.34 |
| SC60UU | LM60UU | 60 | 58 | 66 | 132 | 122 | 114 | 94 | 30 | 108 | 90 | 12 | M12 | 10.7 | 25 | 4.72 |
