优势特点：上银EK15支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。

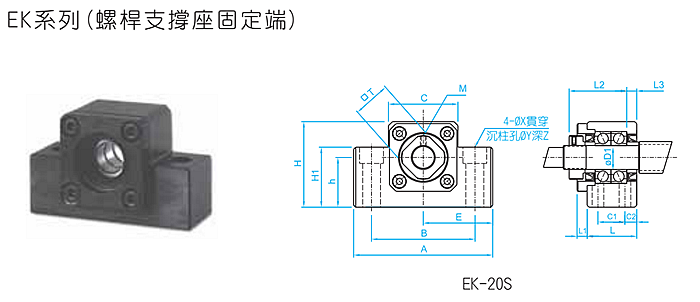

| 型号 | 轴径 | A | B | C | E | H1 | h | H | L | L1 | L2 | L3 | M | X | Y | Z | T | 轴承型号 | ||
| ±0.02 | ±0.02 | |||||||||||||||||||
| EK15 | 15 | 80 | 60 | 41 | 40 | 25 | 30 | 49 | 25 | 6 | 36 | 5 | M3 | 11 | - | - | 22 | 7002ATYDFC8P5 | ||

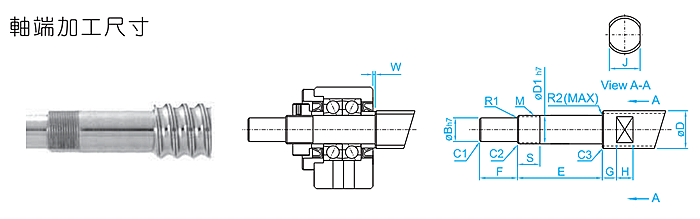

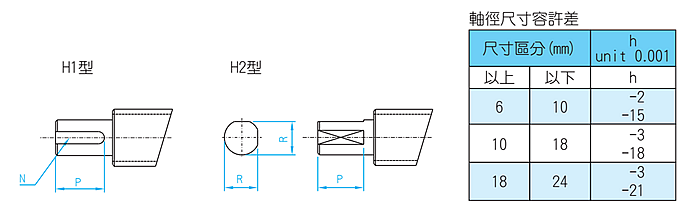

| 型号 | 适用轴杆外径 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角半径 | H1 | H2 | W | ||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | |||||||||||||
| EK15 | Ø18、Ø20 | 15 | 12 | 49 | 20 | M15×1 | 13 | 16 | 6 | 9 | 0.5 | 0.5 | 0.5 | 0.3 | 0.6 | 4×2.5 | 16 | 11.3 | 16 | 5.0 | |
上银EK15丝杆支撑座的功能特点
（1）最佳轴承的采用
考虑到与滚珠螺杆在刚性上的均衡，使用高刚性低扭矩的角接触球轴承（接触角30°、自由组合）。同时，超小型支撑单元EK15装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°，球径小、球数多，是具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。
（2）支撑单元的形状
支撑单元有角型和圆型系列，可根据用途选择。
（3）小型且安装简便
支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。
