优势特点：BF12丝杆轴承座具有结构简单，拆装方便，安装允许偏差大，适合公司的冲击锤耦合的两个连接轴之间由于制造误差，安装误差，轴向载荷和变形，变形和基地，轴承磨损，温度变化，组件和其他因素和相对位移的相对运动一般。

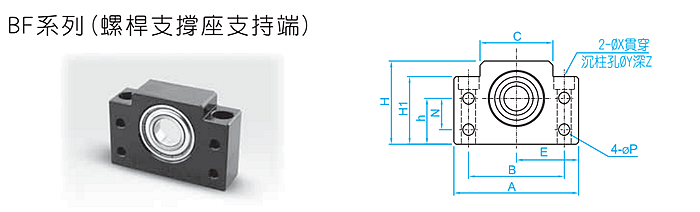

| 型号 | 轴径 | A | B | C | E | H1 | h | H | L | N | P | X | Y | Z | C型扣环 | 轴承型号 | |||||
| ±0.02 | ±0.02 | ||||||||||||||||||||

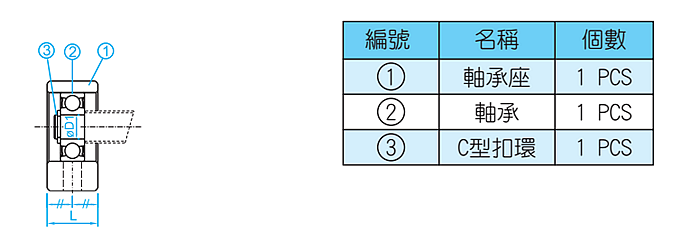

| BF12 | 10 | 60 | 46 | 35 | 30 | 32.5 | 22 | 39 | 20 | 15 | 5.5 | 6.6 | 11 | 1.5 | C10 | 6000ZZ | |||||

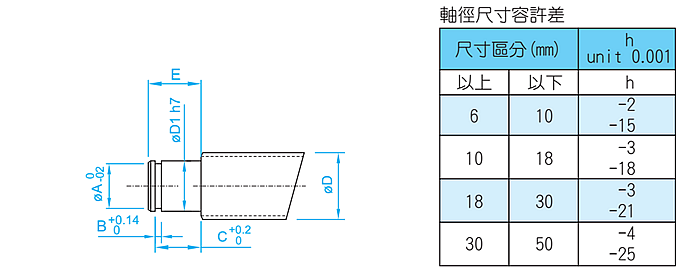

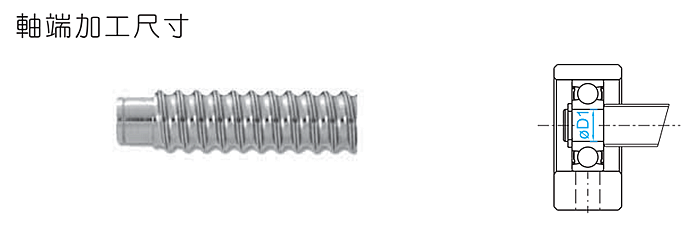

| 型号 | 适用轴杆外径 | D1 | E | C型扣环 | 型号 | ||
|---|---|---|---|---|---|---|---|
| BF12 | Ø14、Ø15、Ø16 | 10 | 11 | A | B | C | BF12 |
| 9.6 | 1.15 | 9.15 | |||||
上银滚珠丝杆支撑座BF12的安装：
1、将固定侧安装到螺杆上。
2、将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。
3、支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。
注1：请勿将支撑单元拆解。
注2：螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻。
注3：用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。
另外在严酷的条件下使用时，还必须采取措施防止其他零部件的松弛。
